音频分析仪A10

A10是目前性能优功能全的模拟2通道音频分析仪,完全对标AP公司APx555,具有高性能正弦信号发生器与分析仪,可产生高达204kHz的正弦信号以及小于-120 dB的系统残余THD+N,超过1MHz的测试带宽,支持全部数字接口(ADIO/BT/I2S/HDMI/PDM)以及高级主时钟(AMC)模块,是音频产品研发阶段的理想测试设备。
产品描述 技术指标 选件和升级 资源中心

A10是目前性能优功能全的模拟2通道音频分析仪,完全对标AP公司APx555,具有高性能正弦信号发生器与分析仪,可产生高达204kHz的正弦信号以及小于-120 dB的系统残余THD+N,超过1MHz的测试带宽,支持全部数字接口(ADIO/BT/I2S/HDMI/PDM)以及高级主时钟(AMC)模块,是音频产品研发阶段的理想测试设备。

  关键特性:

  • 完全对标AP公司APx555音频分析仪

  • 标配支持SPDIF/TOSLINK/AES/EBU数字接口,可产生高级损害信号

  • 标配支持高级主时钟(AMC)模块,用来同步并提供抖动信号的产生与分析

  • 支持BT/HDMI/I2S/PDM等数字接口扩展

  • 免代码的自动化及全面API接口

  • 支持LabVIEW, VB.NET, C#.NET, Python

  • 支持Dolby&DTS数码流播放

  • 通用软件平台,产生多种格式的报表与图片,易分享

  • 多模式用户界面,支持序列与工作台模式

  • 为功放设计人员量身定做,自动测量连续最大和峰值最大输出/DIM/CMRR等

• 系统性能

残余THD+N(22kHz BW):-117 dB,典型<-120 dB(1kHz,2.0V)

• 信号源指标

正弦信号频率范围:DAC:0.001 Hz - 80 kHz,Analog:5 Hz - 204 kHz

频率精度:DAC : 3ppm,Analog (Precision Tune) : 30ppm

IMD测试信号:SMPTE, MOD, DFD, DIM

最大输出幅度(平衡):26.66 Vrms

幅度精度(1kHz):±0.03 dB

平坦度(5Hz- 20kHz):±0.008 dB

模拟输出配置:平衡 & 非平衡

最大数字输出采样率:216 kHz

采样精度:3ppm

位数:8-24 bit

Dolby/dts 信号源:Yes (预编码文件)

• 分析仪指标

最大额定输入电压:300Vrms

最大带宽:1MHz

IMD测试功能:SMPTE,MOD,DFD,DIM

幅度精度(1kHz):±0.03dB

幅度平坦度(10Hz- 20kHz):±0.008dB

残余输入噪声:1.0 uV

独立谐波分析仪:d2-d10

最大FFT长度:1.2M points

DC电压测量

• 通用指标

尺寸(宽X深X高):480mm*522mm*153mm

重量:9.0kg±0.1kg

工作电压(AC):220V,50Hz/100V-240V,50Hz-60Hz

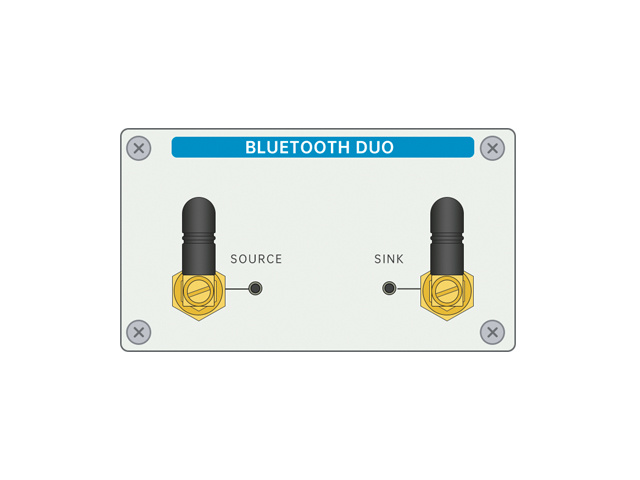

AB-BT-DUO选件

BT-DUO选件是一个经过完全修订、升级的蓝牙硬件模块,具有专用的源和接收器、新的蓝牙芯片和最新固件、更高的RF功率与改进的屏蔽特性。并能提供一系列新的音频编解码器来满足当前蓝牙产品的多样性。支持配置文件中的新操作功能,以及更快的蓝牙连接,使工程师能够快速准确地实现蓝牙产品测试,掌握其设备性能。

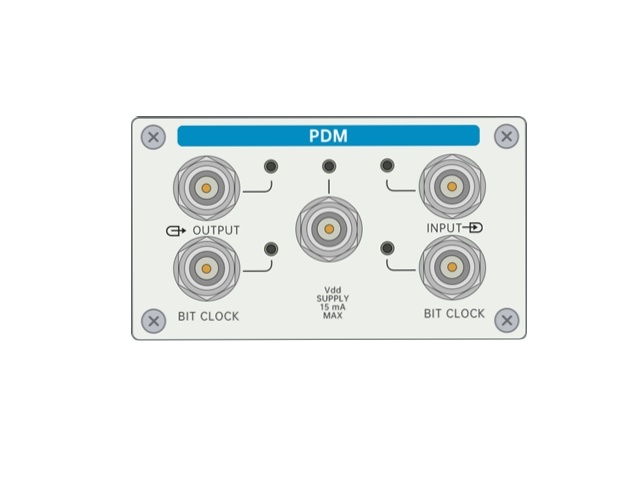

AB-PDM选件

PDM(脉冲密度调制)是一种应用在MEMS(微机电系统)数字麦克风中的1比特,高时钟频率的数据流,广泛用于智能手机的设计。配置了AB-PDM模块的音频分析仪可与任何具有PDM输入或输出的设备直接连接,以实现移动性较强的电信业所需的全面音频测试。

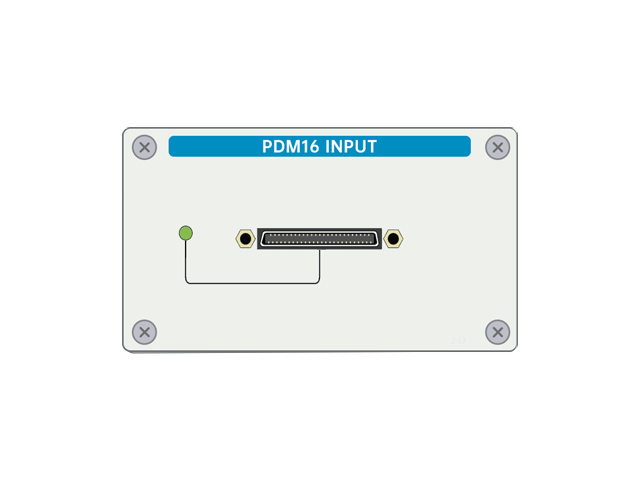

AB-PDM16选件

PDM16作为Ax系列音频分析仪的可选输入模块,由安装在分析仪中的输入模块、远程接口盒和延长电缆组成,可提供高达16通道的采样精确的通道间相位信息,这是创建MEMS麦克风阵列的关键数据。PDM16利用基于公共时钟的同步采样,从而确保通道之间的相位关系清晰可见。

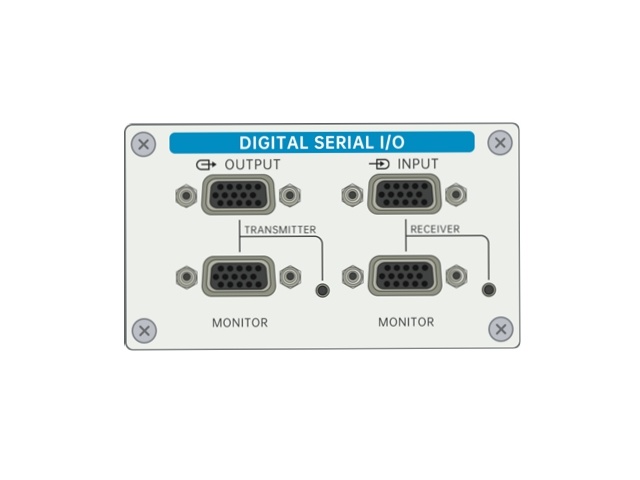

AB-DSIO选件

DSIO选件为音频分析仪增加了多通道数字串行接口,为芯片级接口提供直接连接,在电路板的设计研发中起着决定性作用,其使用简单,测试结果准确,可广泛应用于各类数字设备的音频质量测试。

AB-HDMI2+eARC选件

HDMI2+eARC模块允许工程师在消费类音频设备上测量HDMI音频质量和音频格式兼容性,例如环绕声接收器、机顶盒、流媒体播放器、电视、回音壁、蓝光光盘播放器以及智能手机和平板电脑。为源设备和宿设备提供连接,并为辅助视频输入和监视器输出提供额外的HDMI连接。支持ARC和eARC,增加了在支持它们的接收器、电视和流媒体硬件上测试ARC和eARC音频质量和连接的能力。

AB-A2B选件

AB-A2B接口模块是基于A2B汽车音频总线技术开发的一组音频接口,专为满足当前汽车电子与消费电子音频行业制造商的测试测量需求而设计。该模块具有灵活的A2B网络配置与接口功能,是相关音频行业设计者和制造商不可或缺的工具。 AB-A2B接口具有独立的Master与Salve,可提供与待测品的直接连接,同时还为辅助测试提供一个额外的电源输入接口。该接口结合功能强大的音频测试软件ATC,可实现A2B系统和组件的闭环多通道音频测试,如汽车车机、汽车功放、汽车麦克风及其他相关的消费类产品。

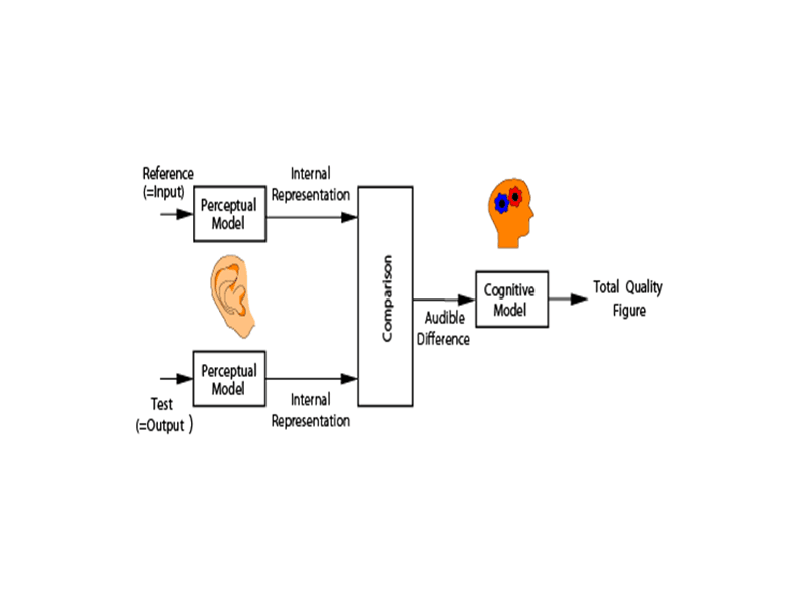

AX-PESQ/POLQA2选件

感知音频测量广泛应用于智能手机,VoIP 网络和设备测试,衡量人们如何感知声音品质。感知声音品质测试是特別有用于宽频或位元速率有限的设备,使用标准的正弦波测试频响/失真等参数不能有效地测试和比较不同设备性能,只有用感知和电气音频测试组合才可以完全说明这些设备的性能。

AX-STIPA选件

AX-STIPA是一种使用STIPA方法进行语音传送指数(STI)测试的插件。

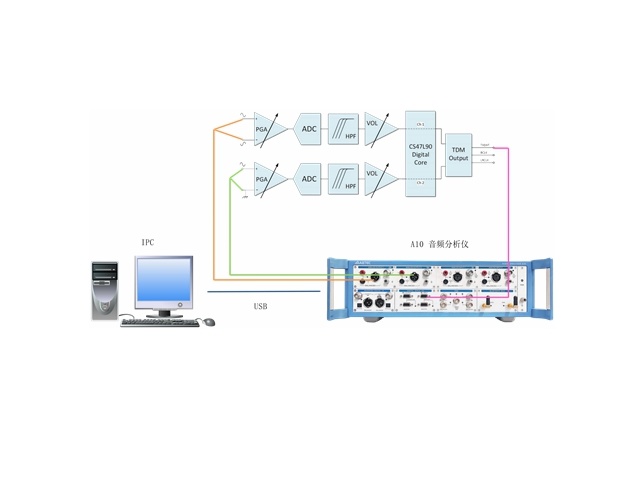

A10-ADC TEST选件

为了验证和测试复杂的多通道模数转换器,A10提供了一个ADC测试模式选项,该选项能够生成平衡的模拟音频信号,并混合经过校准的共模直流偏置电压。该功能在测试单电源电压和需要直流偏置电压输入的设备时特别有用,例如移动产品中的音频编解码器和ADC芯片。ADC测试模式还包括可编程电压限制,以防止过压损坏被测器件。
