音频分析仪A5

A5是爱普泰科研发的高性能模拟2通道音频分析仪,完全对标AP公司APx525。除具有超高系统性能外,还提供一系列测试插件扩展测试能力,并支持多种数字接口(BT,I2S,HDMI,PDM等),是消费类音频与汽车电子等音视频产品研发阶段的测试设备。
产品描述 技术指标 选件和升级 资源中心

伴随着音频产品与蓝牙技术的不断升级与换代,早期的音频分析仪在某些功能方面已不能满足当前的测试需求,比如输出输入幅度较小,蓝牙支持的编解码器单一等。针对上述问题我们设计研发了A5音频分析仪,其具有超高的系统性能:典型THD+N -108dB,最大输入300Vrms (平衡),模拟输出幅度21Vrms。支持多种蓝牙编解码器,如:SBC,aptX,aptX-LL,aptX-HD,AAC,LHDC(HWA)等,DSIO选件相比之前支持更高的采样率,另外增加PDM接口选件扩展仪器的应用范围,A5基本满足当前所有音频类产品的音频性能测试。

  关键特性:

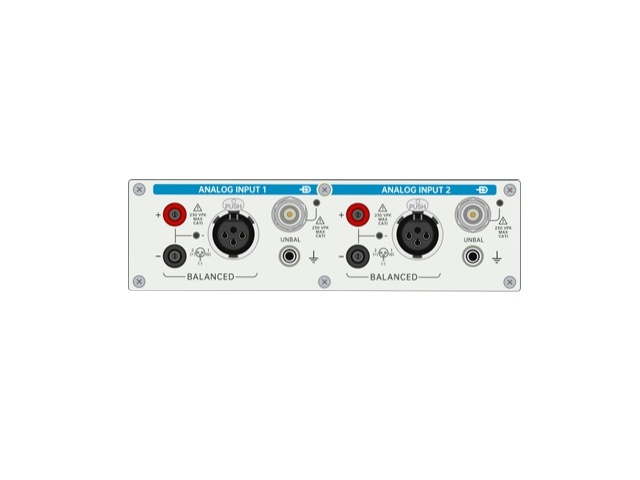

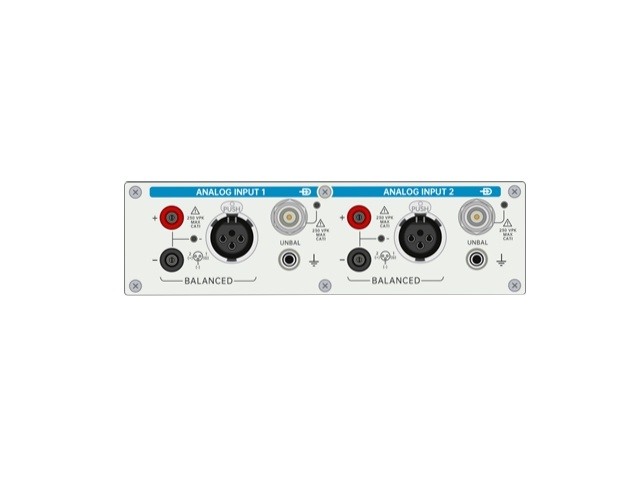

  模拟2通道输入/输出

  标配支持SPDIF/TOSLINK/AES/EBU数字接口

  支持BT/HDMI/I2S/PDM等数字接口扩展

  完整强大的电声分析仪功能

  免代码的自动化以及全面API接口

  支持VB.NET, C#.NET, LabVIEW

  通用软件平台,产生多种格式的报表与图片,易分享

  新一代软件界面,支持一键测试、智能设定,数据图形判断,高级设定等

  部分测量功能:

  电平/增益/相位 Level&Gain&phase

  通道平衡度/Level Ratio

  频率响应 Frequency Response

  总谐波失真加噪音 THD+N

  互调失真IMD

  信噪比 /Signal-to-Noise Ratio

  噪音/Noise

  分离度/Crosstalk

  通道间相位/lnterchannel Phase

  直流电平 DC Level

  频率测量/ Frequency Measurement

  测试记录器 Measurement Recorder

  步进电平扫描 Stepped Level Sweep

  步进频率扫描 Stepped Frequency Sweep

  共模抑制比 CMRR

  示波器/频谱仪/Scope Monitor/Specturm

  直流电平扫描 DC Level Sweep

  准峰值噪音 Q-peak Noise

• 系统性能

残余THD+N(20kHz BW):-108dB

• 信号源指标

正弦信号频率范围:0.1Hz to 80.1kHz

频率精度:3ppm

互调失真(IMD)测试信号类型:SMPTE,MOD,DFD

最大输出幅度(平衡式):21.21 Vrms

幅度精度(1 kHz):±0.03dB

平坦度(20 Hz–20 kHz):±0.008dB

模拟输出配置方式:Unbalanced & balanced

最大数字输出采样率:216 kHz

采样精度:3ppm

位数:8-24 bit

剩余抖动: 电气 < 1.5ns 光纤 < 2.5ns

Dolby/dts 信号源:Yes (预编码文件)

• 分析仪指标

最大额定输入电压:300Vrms(bal)

最大带宽:90kHz

互调失真(IMD)测试功能:SMPTE,MOD,DFD

幅度精度(1 kHz):±0.03dB

幅度平坦度(20 Hz–20 kHz):±0.008dB

残留输入噪音(20 kHz BW):1.3uV

独立谐波分析:d2–d10

最大FFT转换长度:1.2M点

DC 电压测试:Yes

• 通用指标

尺寸(宽x深x高):480mm*522mm*153mm

重量:8.2kg±0.5kg

工作电压(AC):220V,50Hz/100V-240V,50Hz-60Hz

AB-BT-DUO选件

BT-DUO选件是一个经过完全修订、升级的蓝牙硬件模块,具有专用的源和接收器、新的蓝牙芯片和最新固件、更高的RF功率与改进的屏蔽特性。并能提供一系列新的音频编解码器来满足当前蓝牙产品的多样性。支持配置文件中的新操作功能,以及更快的蓝牙连接,使工程师能够快速准确地实现蓝牙产品测试,掌握其设备性能。

AB-DSIO选件

DSIO选件为音频分析仪增加了多通道数字串行接口,为芯片级接口提供直接连接,在电路板的设计研发中起着决定性作用,其使用简单,测试结果准确,可广泛应用于各类数字设备的音频质量测试。

AB-HDMI2+eARC选件

HDMI2+eARC模块允许工程师在消费类音频设备上测量HDMI音频质量和音频格式兼容性,例如环绕声接收器、机顶盒、流媒体播放器、电视、回音壁、蓝光光盘播放器以及智能手机和平板电脑。为源设备和宿设备提供连接,并为辅助视频输入和监视器输出提供额外的HDMI连接。支持ARC和eARC,增加了在支持它们的接收器、电视和流媒体硬件上测试ARC和eARC音频质量和连接的能力。

AB-PDM选件

PDM(脉冲密度调制)是一种应用在MEMS(微机电系统)数字麦克风中的1比特,高时钟频率的数据流,广泛用于智能手机的设计。配置了AB-PDM模块的音频分析仪可与任何具有PDM输入或输出的设备直接连接,以实现移动性较强的电信业所需的全面音频测试。

AB-PDM16选件

PDM16作为Ax系列音频分析仪的可选输入模块,由安装在分析仪中的输入模块、远程接口盒和延长电缆组成,可提供高达16通道的采样精确的通道间相位信息,这是创建MEMS麦克风阵列的关键数据。PDM16利用基于公共时钟的同步采样,从而确保通道之间的相位关系清晰可见。

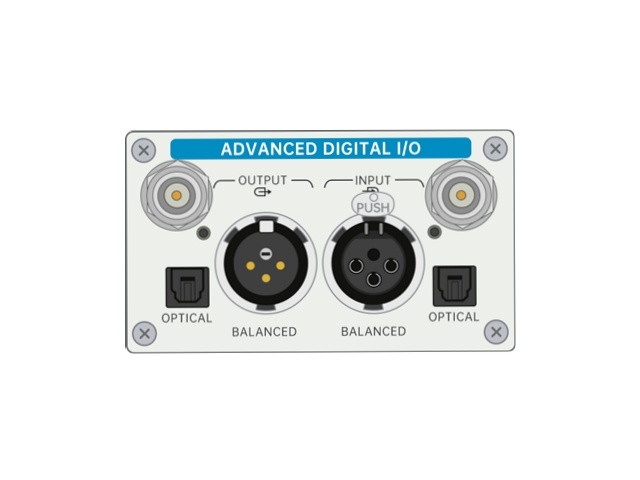

AB-ADIO选件

高级数字接口模块AB-ADIO在XLR端口上提供AES3、AES/EBU平衡数字输入输出接口,在BNC端口上提供非平衡SPDIF数字输入输出接口,在TOSLINK上提供光纤数字输入输出接口。除此之外,ADIO模块可以产生高级的接口损害信号,通过AES/SPDIF/TOSLINK对设备进行复杂的测试。它还包括高级主时钟模块AMC,用来处理输入输出时钟信号并与外部设备同步,同时也能为支持抖动的接口模块(ADIO, DSIO和HDMI等)产生并测试抖动信号。

AB-AMC选件

高级主时钟模块AB-AMC,用来处理输入和输出时钟信号从而使音频分析仪与外部设备同步,同时为安装了ADIO、DSIO、PDM或HDMI模块的音频分析仪产生和分析抖动信号。

AB-A2B选件

AB-A2B接口模块是基于A2B汽车音频总线技术开发的一组音频接口,专为满足当前汽车电子与消费电子音频行业制造商的测试测量需求而设计。该模块具有灵活的A2B网络配置与接口功能,是相关音频行业设计者和制造商不可或缺的工具。 AB-A2B接口具有独立的Master与Salve,可提供与待测品的直接连接,同时还为辅助测试提供一个额外的电源输入接口。该接口结合功能强大的音频测试软件ATC,可实现A2B系统和组件的闭环多通道音频测试,如汽车车机、汽车功放、汽车麦克风及其他相关的消费类产品。

AB-AG52选件

高性能模拟信号源选件AB-AG52,专为功放设计人员开发,可产生极纯净的方波信号,上升时间优于2微秒,并提升系统THD+N到-110dB(典型值)。AG52能产生DIM 100, DIM 30和DIM B规定的方波+正弦波信号,并使平衡接口最大输出电平从21.21 Vrms增加到26.66 Vrms 。该选件适用于配有模拟2通道输出的仪器(A5/A6为选件,A7/A10为标配)

AB-BW52选件

高性能模拟分析仪选件AB-BW52,具有超高带宽选项,可提供先进的FFT性能以及高达1MHz的高分辨率模拟输入带宽,该选件适用于配有模拟2通道输入的仪器(A5/A6选件,A10标配)

AX-PESQ/POLQA2选件

感知音频测量广泛应用于智能手机,VoIP 网络和设备测试,衡量人们如何感知声音品质。感知声音品质测试是特別有用于宽频或位元速率有限的设备,使用标准的正弦波测试频响/失真等参数不能有效地测试和比较不同设备性能,只有用感知和电气音频测试组合才可以完全说明这些设备的性能。

AX-STIPA选件

AX-STIPA是一种使用STIPA方法进行语音传送指数(STI)测试的插件。
