QC系统

KLIPPEL QC能够满足生产线日常测试的需求, 与KLIPPEL RnD系统相比, QC系统隐藏了产品背后复杂的物理特性, 而是将直观简易的用户界面呈现给最终用户, 提供生产制造所需的测试结果 QC系统不仅能够准确可靠地检测出生产线上的缺陷单元, 即使是在嘈杂的生产线环境下, 而且还以增加生产量为终极目标.

类别:

产品描述 技术指标 选件和升级 资源中心

KLIPPEL QC能够满足生产线日常测试的需求, 比如量产阶段或试产阶段的一些特别测试. QC系统是一个模块化系统, 很容易实现成本经济的测试解决方案, 适合于所有类型的音频设备, 比如换能器(微型喇叭, 低音喇叭, 高音喇叭), 无源系统(音箱, 耳机), 以及有源系统(音响系统, 平板, 智能手机, 汽车音响等). 与KLIPPEL RnD系统相比, QC系统隐藏了产品背后复杂的物理特性, 而是将直观简易的用户界面呈现给最终用户, 提供生产制造所必需的测试结果.

QC系统不仅能够准确可靠地检测出生产线上的缺陷单元, 即使是在嘈杂的生产线环境下, 而且还以增加生产量为终极目标. 在线测试系统提供非常有价值的判断信息, 用于找到问题的根本原因并尽快解决问题. 生产线上的操作员只须目视检查缺陷的单元, 并找到有价值的诊断信息, 用于生产过程控制, 或反馈给R&D工程师, 用于未来产品的开发.

QC系统

●基本版

QC基本版系统提供日常最经常的测试功能, 用于快速测试:

●标准版

主要特点

物理极限下超快速测试

时域上超灵敏的Rub & Buzz检测

环境噪音监测

上下限计算简易, 等级上/下限, 上下限导入

黄金单元自动筛选

测试管理及同步非常简易

可定制测试序列

含通用数字I/O, 便于集成到生产线

生产线指数(Cpk, Ppk)

生产过程控制规则(Nelson/Weco)

产量及单值结果统计

测试工程师/操作员不同访问权限

功率放大器增益自动侦测

多语言用户界面(英文, 中文, 德文等)

结实的硬件, 19”机架

集成电压, 电流感应器(50 A, 200 V)

QC系统

●可选选件:超听力技术(MHT)

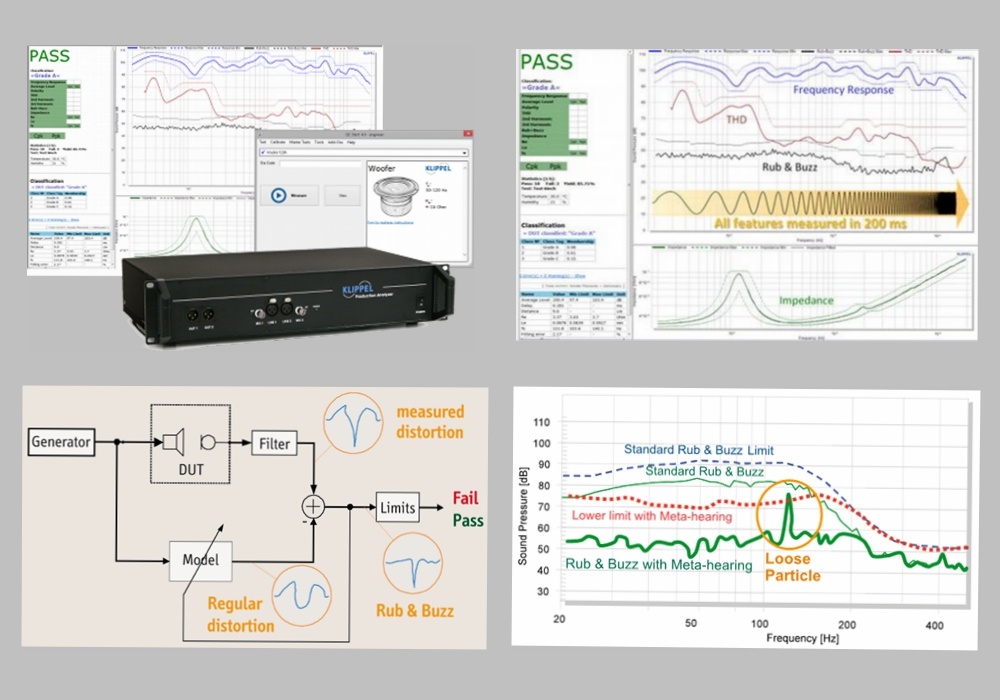

生产线上一个典型的问题就是如何处理被测产品里面可被接受的失真症状对测试结果的影响, 比如一些经济型产品. 由于掩蔽效应, 一些高频信号成分通常会降低对Rub & Buzz缺陷检测的灵敏度. 利用生产过程中连续批次产品的高度相似的症状表现, 使用一个自适应的系统来良品单元产生的常规失真进行建模. 对常规失真信号成分的主动消除, 就可以揭示出即使是非常微弱的缺陷症状; 如果没有启用这种主动消除的功能, 通常这些微弱的缺陷症状是完全被常规失真所掩蔽的. 虽然这些微弱的缺陷在生产测试过程中表现得不可闻, 但是随着产品使用时间推移, 这些缺陷会变得越来越糟糕, 并直接对最终产品带来严重损害.

●可选选件:产线噪声免疫(PNI)

生产线测试启用第二支麦克风用来监测产线环境噪声, 一旦喇叭测试结果受到环境噪声干扰, 系统自动判定结果有效性并执行有需要的自动重复测试. 稳健的检测技术确保产品异常音的可靠检测.
