音频分析仪A1DD

A1DD是基于低成本方案特别推出的一款多功能极快速的音频综合测试仪,非常适合生产线快速测试以及入门级研发测试。主要应用于消费类,专业音频及汽车电子等产品的音频品质测试,如手机、耳机、音箱、播放器、功放、家庭影院、电视、机顶盒、汽车多媒体主机等。
产品描述 技术指标 选件和升级 资源中心

A1DD是爱普泰科基于低成本方案, 特别推出的一款多功能极快速的音频综合测试仪。仪器与控制电脑之间通过USB进行通讯,由ATC软件控制测试,可在极短时间内进行全面音频参数测量。测试软件ATC具有简洁灵活的操作界面,并提供全面的API,支持VB.NET、C#.NET、LabVIEW等编程工具,通过二次开发可以组成更加庞大灵活的测试系统,非常适合生产线测试。

  关键特性:

  模拟2通道输入\输出

  支持SPDIF/TOSLINK/AES/EBU数字接口

  无需任何编程,可在3秒内进行全面测试

  直观的用户界面,支持一键测试

  支持LABIEW, VB.NET,C#.NET

  支持脚踏开关或条码扫描器控制仪器

  支持工程文件分享

  执行多功能和高性能音频测量(其中包括示波器,频谱分析,连续快速扫描等)

  提供自动测试和内置测试序列,简化测试环境

  自动生成各种格式的测试报告

  使用ITUT-T 标准,POLQA 和PESQ 完成更高质量的语音和音频测量

  部分测试功能:

  电平比率/Level Ratio

  输入采样率/Input SampleRate

  声学响应测量/Acoustic Response

  扬声器参数测量/Loudspeaker Test

  PESQ语音质量评估

  POLQA主观音质评测

  电平/增益 Level&Gain

  频率响应 Frequency Response

  总谐波失真加噪音 THD+N

  信噪比/Signal-to-Noise Ratio

  直流电平 DC Level

  直流电平扫描 DC Level Sweep

  通道间相位 Interchannel Phase

  示波器/频谱仪Scope Monitor/Specturm

  频率测量 Frequency Measurement

  测试记录器 Measurement Recorder

  步进电平扫描 Stepped Level Sweep

  步进频率扫描 Stepped Frequency Sweep

  对比编码码流 Compare Encoded Bitstream

  共模抑制比 CMRR

  信纳SINAD

  通过/失败判定 Pass/Fail

  噪音Noise

  阻抗曲线/TS参数Impedance/Thiele-Small

  分离度Crosstalk

  准峰值噪音 Q-peak Nois

• 系统性能

残余THD+N(20kHz BW):-106 dB

• 信号源指标

正弦信号频率范围:2Hz to 80.1kHz

频率精度:3ppm

IMD测试信号:SMPTE, MOD, DFD

最大输出幅度(平衡):16 Vrms

幅度精度(1kHz):±0.05 dB

平坦度(20Hz- 20kHz):±0.01 dB

模拟输出配置:XLR(平衡),BNC(非平衡)

最大数字输出采样率:216 kHz

采样精度:3ppm

位数:8-24 bit

剩余抖动: 电气 < 1.5ns 光纤 < 2.5ns

Dolby/dts 信号源:Yes (预编码文件)

• 分析仪指标

最大额定输入电压:230Vpk

最大带宽:90 kHz

IMD测试功能:SMPTE,MOD,DFD

幅度精度(1kHz):±0.05dB

幅度平坦度(20Hz- 20kHz):±0.01dB

残余输入噪声:1.4 uV

独立谐波分析仪:d2-d10

最大FFT长度:1.2M点

DC电压测量

• 通用指标

尺寸(宽x深x高):430mm*308mm*89mm

重量:6.2kg±0.2kg

工作电压(AC):220V,50Hz/100V-240V,50Hz-60Hz

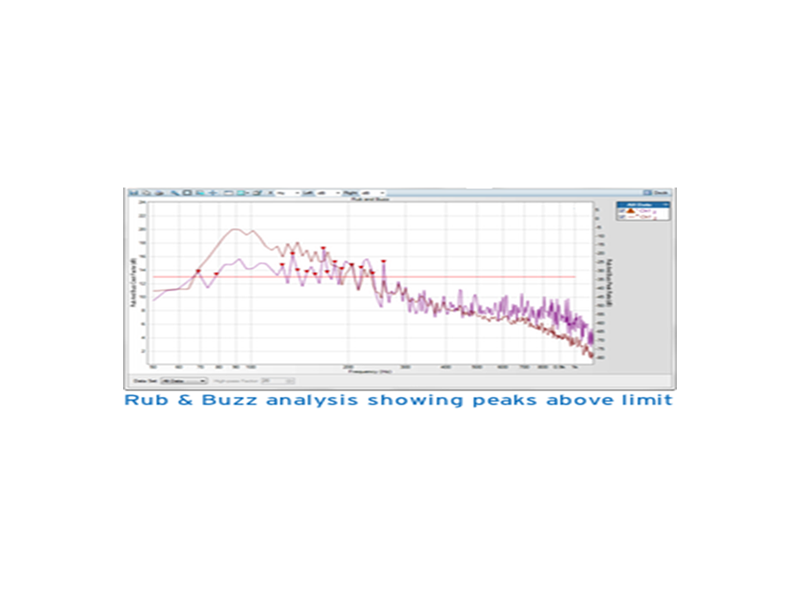

AX-SPK-RD/PT选件

电声测试软件选件为ABTEC音频分析仪形成一个全面的解决方案,它允许设计人员和生产工程师端对端测试电声产品,可轻松共享测量数据、结果、报告和自动化,让设计人员和生产工程师即使相隔甚远也能相互协作从而确保质量。

AX-PESQ/POLQA2选件

感知音频测量广泛应用于智能手机,VoIP 网络和设备测试,衡量人们如何感知声音品质。感知声音品质测试是特別有用于宽频或位元速率有限的设备,使用标准的正弦波测试频响/失真等参数不能有效地测试和比较不同设备性能,只有用感知和电气音频测试组合才可以完全说明这些设备的性能。
